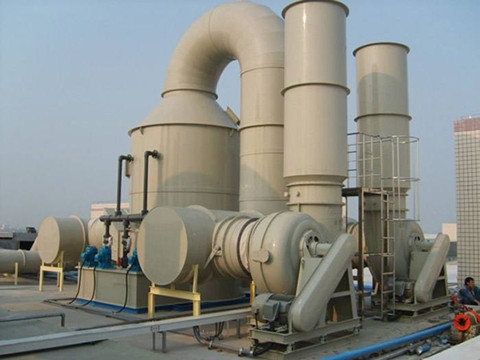

PP酸霧凈化塔結構介紹：設備組成：該噴淋吸收系統采用立式圓筒設計，由填料、噴淋裝置、除霧裝置、噴淋液循環泵、吸收塔組成。

（1）填料填料主要作為增大液氣接觸面積裝置，布置于吸收塔噴淋層底部，裝置能很大程度提高對氣體的吸收效率.另外承載環體的托盤能使主噴淋區廢氣分布均勻，使得廢氣與吸收液或洗滌液在托盤上的液膜區域充分接觸。托盤結構為PP網狀多孔板，更便于氣體與藥液通過，其為水平擱置在托盤支撐的結構上。

（2）噴淋裝置吸收塔內部噴淋系統是由分配主管、支管和噴嘴組成的網狀系統，配有一臺循環泵。噴淋層上安裝高壓螺旋噴嘴，該噴嘴具噴灑角度大、噴霧均勻、不易堵塞等優點，其作用是將噴淋液霧化。噴淋液由吸收塔再循環泵輸送到噴嘴，噴入廢氣中。噴淋系統能使藥液在吸收塔內均勻分布，流經每個噴淋層的流量相等。

（3）除霧裝置除霧器選用除霧塑料網棉，用于分離處理完的凈氣攜帶的液滴。廢氣穿過循環藥液噴淋層后，再連續流經除霧器時，液滴由于慣性作用，留在擋板上。由于被滯留的液滴也含有固態物，因此存在擋板結垢的危險，需定期進行清洗。

（4）噴淋液循環泵吸收塔再循環泵安裝在吸收塔旁的藥箱內，用于吸收塔內噴淋液的再循環。采用立式酸堿離心泵，包括泵殼、葉輪、軸、導軸承、、密封盒、軸封、基礎框架和電機等。工作原理是葉輪高速旋轉時產生的離心力使流體獲得能量，即流體通過葉輪后，壓能和動能都能提高，從而能夠被輸送到高處或遠處。同時在泵的入口形成負壓，使流體能夠被不斷吸入。泵頭采用蝕材料。循環系統使用一段時間后，循環液廢水被排入廢水處理池。

（5）噴淋吸收塔  塔體采用。在噴淋塔殼體的設計方面，考慮其工作環境相當惡劣，長期在酸性的腐蝕下工作，并且要承受塔體自身壓力及溶液壓力，還要承受工作時的風壓，要求既要有良好的蝕性能，又要保持較高的抗拉、抗壓強度，所以噴淋塔體采用機械焊接工藝生產制作，，質量可信，性能良好。

PP酸霧凈化塔使用注意事項

1、如果要將酸霧凈化塔在室外的使用，在冬季對塔體的底部水池部位進行防凍措施。

2、本設備底部水池有液位標記，使用前務必按液門標記注入吸收液。使用過程中應該注意補充吸收液。

3、使用時應凈化塔先開循環水泵2-3分鐘，再開動鼓風機，停機時應先停鼓風機1-2分鐘后，再停循環水泵。

4、應根據使用情況定期檢查塔體底部水池內液體酸性及排氣口氣體凈化程度，超過標準時，應更換底部水池中的吸收液。

5、請注意，用戶服務在酸霧凈化塔使用一年半至兩年做一次檢修，檢查盤狀噴淋管和填料的填塞情況，并對其進行清洗。
